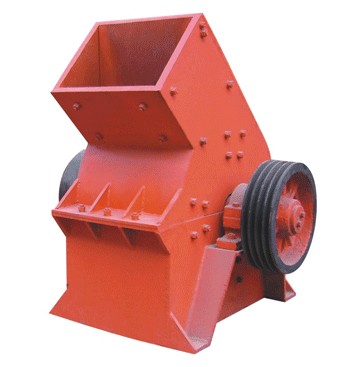

锤式破碎机

锤式破碎机简介:

    锤式破碎机是直接将最大粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料,如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。

结构:

    锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。


特点:

    (1)工作锤头,采用新工艺铸造,具有耐磨、耐冲击。


    (2)可据客户要求,调节需要的粒度。

    (3)锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题。

    (4)整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品。

    (5)结构紧凑,外形美观,耐磨性好,维护方便。




锤式破碎机工作原理:


   锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时,电机带动转子作高速旋转,物料均匀的进入破碎机腔中,高速回转的锤头冲击、剪切撕裂物料致物料被破碎,同时,物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条,大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨,直到破碎至所需出料粒度最后通过筛板排出机外。




锤式破碎机分类

    锤式破碎机分为:单段锤式破碎机、高效锤式破碎机、打砂机、立轴锤式破碎机、可逆锤式破碎机、环锤式破碎机。将锤式破碎机的锤头换为钢环的环式碎煤机,信有重工锤式破碎机是锤式破碎机的变型。它利用高速冲击和低速碾压的综合作用来破碎物料,因而可获得更细的产品,主要用来为发电厂破碎煤炭,但也可用于石膏、盐化工原料和一些中硬物料的破碎。

被破碎物料为煤、盐、白亚、石膏、砖瓦、石灰石等锤式破碎机的类型

1.按转子的数目,分为单转子和双转子两类。

2.按转子的回转方向,可分为不可逆式及可逆式两类。

3.按锤子的排列方式,分为单排式和多排式两类。前者锤子安装在同一回转平面上,后者锤子分布在好几个回转平面上。




锤式破碎机技术参数



类别
型号规格
给料粒度
(mm)
出料
粒度
(mm)
生产能力
(m3/h)
电机
总重量 (t)
外形尺寸
 ×  ×  )(mm)
极数
功率 (kw)
锤式破碎机
PCΦ400×300
≤200
≤25
5-10
4
11
0.8
900×670×860
PCΦ600×400
≤250
≤30
10-22
4
22
1.5
1200×1050×1200
PCΦ800×600
≤250
≤25
18-40
4
55
3.8
1310×1180×1310
PCΦ1000×800
≤350
≤35
25-50
4
75
4.9
1600×1390×1575
PCΦ1000×1000
≤300
≤35
30-55
6
132
8
1800×1590×1775
PCΦ1250×1250
≤350
≤35
35-65
6
180
14
2060×1600×1890
PCΦ1400×1400
≤350
≤35
50-100
6
280
32
2365×1870×2220
PCΦ1600×1600
≤350
≤35
100-150
8
480
37.5
3050×2850×2800
