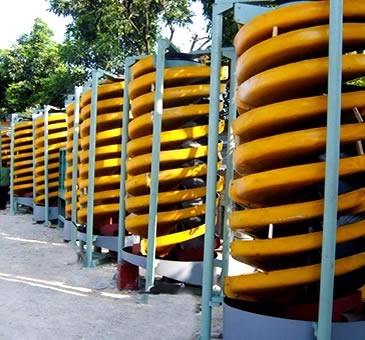

螺旋溜槽

螺旋溜槽设备说明：

    玻璃钢螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点的设备，是采矿、选矿的最佳设备，特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理，安装简单，占地面积少，操作简易，选矿稳定，分矿清楚，处理量大，效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀，对给矿量和浓度、粒度、品位的波动适应性强，无噪音等优点。

螺旋溜槽设备用途：

    本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制，给矿浓度允许变化范围大，富集比高、回收率高，占地面积小、耗水量少，结构简单，无需动力，处理量大，安装简易，操作方便，投资小见效快等优点。

使用方法及结构：

    将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置，由砂泵将矿砂送到螺旋上顶两个进料口处，加入补充水，调节矿桨浓度，矿桨自然从高往下旋流，在旋转的斜面流速中产生一种惯性的离心力，以矿砂的比重、粒度、形状上的差异，通过旋流的重力和离心力的作用，将矿与砂分开，精矿流入精矿斗用管道接出，尾砂流进尾砂斗用管道接到砂池，再用砂泵排走，完成了选矿的全过程。

1、给矿匀分器

2、十字架（三角架）

3、给矿槽

4、螺旋槽

5、产品截取槽

6、产品集聚斗

7、槽支柱

螺旋溜槽工作特点：

    螺旋溜槽[的工作特点是在槽中的末端分别截取精、中、尾矿，且在选别过程中不加冲洗水。螺旋槽是设备的主体部件，由玻璃钢制成的螺旋片用螺栓连接而成。在螺旋槽的内表面涂以耐磨衬里，通常是聚氨酯耐磨胶或掺入人造金刚砂的环氧树脂。在糊制螺旋槽体的同时在内表面带上含辉绿岩粉的耐磨层。在螺旋槽的上方有分矿器和给矿槽；下部有产物截取器和接矿槽。整个设备用槽钢垂直地架起。

螺旋溜槽结构特点:

    螺旋溜槽由给矿匀分器、给矿槽、螺旋槽、产品截取槽、接矿斗和槽支架六个部分组成。以烟台鑫海螺旋溜槽为例，由螺旋片组成的螺旋槽是主要部件。螺旋片是由玻璃钢(玻璃纤维增强塑料)制成,借螺栓联接在一起。玻璃钢螺旋片质轻而坚固。它的选别工作面有一层耐磨层,经久耐用。槽的首端设有多管式给矿匀分器,分矿均匀,控制简便。匀分的矿浆通过给矿柑缓慢地给到螺旋槽面上。螺旋槽的尾端装有阀块式产品截取槽,将已分选的矿流按品位分成几种产品。用调节阀块的位置来改变各产品的截取宽度。接矿斗是一同心环形筒,将已截取的多股矿流按产品分别汇集导出。

    螺旋槽的横截面为立方抛物线。曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、制造容易、重量轻、配置安装和维修方便等优点。

螺旋溜槽技术参数：
