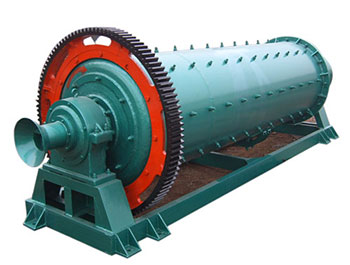

溢流式球磨机

溢流式球磨机



    溢流式球磨机具有构造相对简单-无格子栅,磨矿细度高,装球相对较少等优点,广泛用于第二段细磨或要求产品相对较细的场合。

    当电动机通过小齿轮和大齿轮将筒体带动时,物料经给料器通过中空轴颈从左端给入筒体。筒体内装有一定质量的钢球作为磨矿介质。物料受到钢球的作用而磨碎,然后经排矿端的中空轴颈排出机外,由于磨碎产品经中空轴颈溢流排出,故这种球磨机称为溢流型球磨机,是一种广泛应用的球磨机。

    溢流式球磨机的构造与格子型球磨机基本相同,只是在筒体内排料端无排料格子,再者,在中空轴颈衬套的表面装有反螺旋叶片,可将矿浆中溢出的小球和粗矿返回磨机内,溢流型球磨机的磨碎产物是经排矿中空轴颈自由溢出。为此,筒体内矿浆的水平必须高于排矿轴颈最低母线的水平,故有时又称为高矿浆液面磨矿机。溢流型球磨机的构造简单,操作维护方便,而且产品较细,常用于细磨矿,即磨矿细度小于0.2mm的情况或者两段连续磨矿的第二段。


溢流式球磨机安装与维护:

    机器的维护保养是一项极其重要的经常性的工作,它应与极其的操作和检修等密切配合,应有专职人员进行值班检查.

一.机器的维护:

    1、湿式溢流型球磨机轴承担负机器的全部负荷,所以良好的润滑对轴承寿命有很大的关系,它直接影响到机器的使用寿命和运转率,因而要求注入的润滑油必须清洁,密封必须良好,本机器的主要注油处(1)转动轴承(2)轧辊轴承(3)所有齿轮(4)活动轴承、滑动平面.

    2、新安装的轮箍容易发生松动必须经常进行检查.

    3、注意机器各部位的工作是否正常.

    4、注意检查易磨损件的磨损程度,随时注意更换被磨损的零件

    5、放活动装置的底架平面,应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动,以致发生严重事故.

    6、轴承油温升高,应立即停车检查原因加以消除.

    7、转动齿轮在运转时若有冲击声应立即停车检查,并消除

二.安装试车:

    1、该设备应安装在水平的混凝土基础上,用地脚螺栓固定。

    2、安装时应注意主机体与水平的垂直。

    3、安装后检查各部位螺栓有无松动及主机仓门是否紧固,如有请进行紧固。

    4、按设备的动力配置电源线和控制开关。

    5、检查完毕,进行空负荷试车,试车正常即可进行生产。




溢流式球磨机技术参数:

产品规格 (m)
磨机形式
传动形式
减速机
电机功率 (kw)
生产能力 (t/h)
重量 (t)
型号
速比
φ1.83×7
开流
边缘
ZD60
4.5
245
6.5-8
36
φ2.2×7.5
圈流
边缘
ZD70
5
380
8-10
56
φ2.2×11
开流
中心
D110
35.5
630
12-13
104.6
φ2.2×13
开流
中心
D110
35.5
630
16-18
114
φ2.4×13
开流
中心
D110
35.5
800
20-23
171.5
φ2.6×13
开流
中心
MFY100
19.5
1000
28-32
149.7
φ3×9
圈流
边缘
D125
41.2
1000
28-36.5
136.4
φ3×11
圈流
中心
D140
42.8
1250
36-47
180
φ3.2×13
开流
中心
D140
36.5
1600
45-50
198
φ3.8×13
开流
中心
MFY250
16.5
2500
60-62
204
