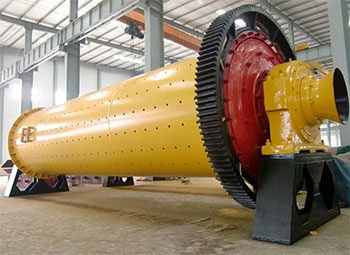

超细球磨机

超细球磨机



什么是超细球磨机:

    超细球磨机顾名思意也是球磨机种类中的一种,属于超细粉磨研磨设备,因其加工细研磨后的物料细度比一般球磨机要更加细小,所以被称为超细球磨机。超细球磨机是现代选矿生产工艺中常见的球磨机设备。新型超细球磨机其特点是比老式球磨机生产工艺在节能、分级精度上取得跨越式进步和突破其节能效果提高在40%以上。超细球磨机是国际上球磨机生产厂家主要技术攻关的方向,近年来各种新工艺不断应用于超细球磨机,使其在适用范围,节能环保,产品质量及产量上都有了质的飞越。




超细球磨机应用领域:

    超细球磨机工作是由电机带动主轴及涡轮高速旋转(其转速最高可达700r/min)。涡轮与筛网圈上的磨块组成破碎、研磨副,其结构紧凑。当物料由加料斗进入机腔内,使进入机腔的物料在旋转气流中紧密地摩擦和强烈地冲击到涡轮的叶片内边上,并在叶片与磨块之间的缝隙中再次研磨。在这破碎、研磨物料的同时,涡轮吸进大量空气,这些气体起到了冷却机器、研磨物料及传送细料的作用:物料粉碎的细度取决于物料的性质和筛网尺寸,以及物料和空气的通过量。


超细球磨机优点:

    a.进行创新设计,粉碎效率大大提高,磨介配比科学,可有效地生产出大量微细粉。

    b.可根据物料不同,选用相应衬板和磨介,保证产品的纯度及白度。

    c.系统设计更加合理,土建及配套设备投资比其它球磨分级生产线降低50%。

    d.设备故障率低,运转稳定;系统采用智能变频控制,自动化程度高;负压流场设计,生产环境优良。

    e.生产能力大,可承接年产0.5~50万吨生产线交钥匙工程。

    超细球磨机技术与自分流式微粉分级技术完美结合,组成新型节能、高效、环保的超细磨粉生产线。

    1、新一代超细球磨分级生产线突出特点是比其它球磨分级生产线在节能技术、分级精度上取得革命性进步和突破,比其它球磨分级生产线及其它类磨机节能40%以上。

    2、一次性分级细度300~2500目任调,加配一套分级机系统,经二次分级,细度可达d97≤2um(6250目),达到目前国内外干法分级最高水平。

    3、采用最新的自分流高浓相分级技术用于超细球磨分级生产线做到:分级精度高,切割点准确;处理量大,LHB系列分级机最大单机处理量可达100t/h;能耗低,同样的处理量,能耗仅为其它分级机的40%;分级效率高,同样的处理量,细粉提取率比其它分级机提高50%。




超细球磨机技术参数:

直筒超细球磨机技术性能
型号 筒体 有效容积 m3 最大装球量 t  处理能力t/h 电动机Motor  重量kg
直径 mm 长度mm 转速r/min 型号 功率kw
GMG1224 1200 2400 32.6 2.2 3.96 0.26~6.15 Y280S-6 45 9950
GMG1228 1200 2800 33 2.5 4.24 0.3~6.5 Y280M-6 55 10933
GMG1230 1200 3000 32.6       Y280M-6 55
GMG1520 1500 2000 30.9 3.26 5.2 2~7.56 YR280S-8 55 14828
GMG1525 1500 2500 30.9 4.1 6.5 2.3~8 YR280M-8 75 16340
GMG1530 1500 3000 30.9 5 8.6 2.8~9 JR117-8 80 19720
GMG1536 1500 3600 29.5 5.8 9.2 3.2~10.5 JR116-6 95
GMG1830 1800 3000 25.7       JR127-8 130 26339
GMG1836 1800 3600 25.7 6.68 11.5   JR127-8 130 28781
GMG1840 1800 4070 25.7       JR128-8 155 30297
GMG2130 2100 2990 23.8 9 17 4~30 JR136-8 180 40685
GMG2136 2100 3590 23.8 10.8 20 4.2~35 JR138-8 210 42160
GMG2140 2100 3990 21.3 12.4 21.3 4.2~36 JR138-8 245 47611
GMG2145 2100 4500 24.6 13.5 26 8~35 JR138-8 245 56710
GMG2430 2400 3000 22   19   JR137-6 280 61950
GMG2436 2400 3600 22 13.68 23.5   JR137-6 280 66008
GMG2727 2700 2700 22 13.8 27   JR137-6 280 78402.7
GMG2730 2700 3000 20.6 15.68 30   YR5003-8 355 83718.5
GMG2736 2700 3600 20.6 18.8 36 25~38 JR1512-8 380 82736.3
GMG2740 2700 4000 20.6 18.8 40   JR1512-8 380 87260.7
GMG2745 2700 4500 20.6 23.52 40   YR5005-8 450 91143
GMG2840 2800 4000 21.8   39   TDMK500-32 500
GMG2844 2800 4400 21.8 24.8 42.7   TDMK500-32 500
GMG3245 3200 4500     61   TDMK800-32 800 136000
