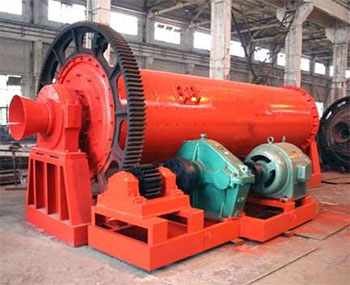

格子型球磨机

格子型球磨机



格子型球磨机介绍:

格子型球磨机是物料被破碎之后,再进行粉碎的关键设备。球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。 格子型球磨机用来粉磨各种矿石及其他物料,被广泛地应用于选矿、建筑及化工工业等国民经济各部门。用于细磨的效果比粗磨要好,当细磨时,一般给矿粒度不得大于65mm,最适合的给矿粒度是在6mm以下。球磨机广泛的被用于金属和非金属矿山,建材等工业部门粉墨各种矿石和掩饰的作业中。


格子型球磨机工作原理:

    本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。




格子型球磨机结构特点:

    本机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。




格子型球磨机安装服务:

    1.在安装前必须清点零件的数量。检查与清除各个零件加工表面与螺纹在装卸搬运中所造成的损伤,并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及脏物等。

    2.安装时要在固定接触表面上涂以干油,在活动表面涂以稀油。

    3.球磨机必须安装在稳固的钢筋混凝土基础上,基础的深度用户可根据当地的地质条件决定。

   4.为了基础不受损坏,在基础上部必须覆盖护板,该件由用户自备。




格子型球磨机技术参数:

序号
规 格
筒  体
最大装载量
重 量
外型尺寸
×× )
电机 (kw)
内径
长度
有效容积
矿石
钢球
(mm)
(mm)
(m 3 )
(t)
(t)
(t)
(m)
1
1500 × 1500
1500
1500
2.2

5
13.7

37
2
2100 × 3000
2100
3000
9

20
50.6

210
3
2400 × 3000
2400
3000
12
3.5
25
57.36
9.3 × 5.6 × 4.54
380
4
2700 × 4000
2700
4000
20

45
86

400
5
3200 × 3100
3200
3200
21.9

47
104
8.06 × 6.4 × 5.5
800
6
4000 × 6700
4000
6700
75.95
19.6
139.8
235.9
15.6 × 8.43 × 7.1
1350
