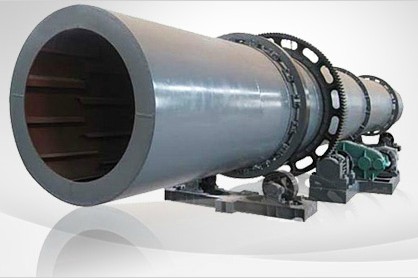

沙子烘干机

什么是沙子烘干机?


        河砂、沙子烘干机简称转筒烘干机是一种处理大量物料的干燥器,运转可靠、操作弹性大、适应性强、处理量大。河砂沙子烘干机一般适应于颗粒状物料。特别是烘干沙子,沙子烘干机烘干效果极佳。河砂沙子烘干机的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干河沙、人工砂、石英砂、矿粉、煤渣等。
        烘干机(沙子干燥机)用途:
        沙子烘干机,或黄沙烘干机属转筒烘干机。一般适应于颗粒状物料,也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。特别是烘干沙子,沙子烘干机烘干效果极佳。沙子烘干机或黄沙烘干机的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。

沙子烘干样品:

沙子烘干机

沙子烘干机工作原理与结构

沙子烘干机由:

        1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9;扬板;10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

工作原理:
        沙子由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入沙子烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在沙子烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除除尘器或湿法除尘器后再放排放。




沙子烘干机特点:



  1.设备投资是国外进口产品的20%,采用耐磨锰板制造,比普通钢板耐磨3-4倍。
  2.物料初水分15%,终水分确保0.5-1%以下,是水泥厂矿渣粉,干粉砂浆生产线等各种烘干工程首选产品。
  3.比传统单筒烘干机提高热效率达40%以上。
  4.燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。
  5.比单筒烘干机减少占地面积60%左右。土建投资降低60%左右,安装方便。
  6.无漏风现象,彻底解决了密封难点。
  7.出料温度≤60度,可直接进料库,无需进冷却棚冷却。
  8.外筒体温度≤60度,废气温度<120度,除尘设备布袋使用时间长2倍以上。耗煤是单筒烘干机的1/3,节电40%,吨标煤耗<9公斤。




机器的维护:

       机器的维护保养是一项极其重要的经常性的工作,它应与其操作和检修等密切配合,应有专职人员进行值班检查。


烘干机轴承维护
       烘干机的轴承担负机器的全部负荷,所以良好的润滑对轴承寿命有很大的关系,它直接影响到机器的使用寿命和运转率,因而要求注入的润滑油必须清洁,密封必须良好,本机器的主要注油处有:
      (1)转动轴承(2)轧辊轴承(3)所有齿轮(4)活动轴承、滑动平面.
  1、新安装的轮箍容易发生松动必须经常进行检查.
  2、注意机器各部位的工作是否正常.
  3、注意检查易磨损件的磨损程度,随时注意更换被磨损的零件.
  4、放活动装置的底架平面,应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动,以致发生严重事故.
  5、轴承油温升高,应立即停车检查原因加以消除.
        6、转动齿轮在运转时若有冲击声应立即停车检查,并消除。


沙子烘干机技术参数:


型号
(mm)
倾斜度 (%)
转速(r/min)
进气温(℃)
功率
(Kw)
容积
(m3)
生产能力(t/h)
重量
(t)
Φ600×6000
3-5
3-8
≤700
3
1.69
0.5-1.5
2.9
Φ800×8000
3-5
3-8
≤700
4
4.01
0.8-2.0
3.5
Φ800×10000
3-5
3-8
≤700
4
5.02
0.8-2.5
4.5
Φ1000×10000
3-5
3-8
≤700
5.5
7.85
1.0-3.5
5.6
Φ1200×10000
3-5
3-8
≤700
7.5
11.30
1.8-5
14.5
Φ1200×12000
3-5
3-8
≤700
11
13.56
2-6
14.8
Φ1500×12000
3-5
2-6
≤800
15
21.19
3.5-9
17.8
Φ1800×12000
3-5
2-6
≤800
18
30.52
5-12
25
Φ2200×12000
3-5
1.5-6
≤800
18.5
45.59
6-15
33
Φ2200×18000
3-5
1.5-6
≤800
22
68.38
10-18
53.8
Φ2200×20000
3-5
1.5-6
≤800
30
75.98
12-20
56
Φ2400×20000
3-5
1.5-5
≤800
37
90.43
18-30
60
Φ3000×20000
3-5
1.5-5
≤800
55
141.3
25-35
78
Φ3000×25000
3-5
1.5-5
≤800
75
176.6
32-40
104.9
