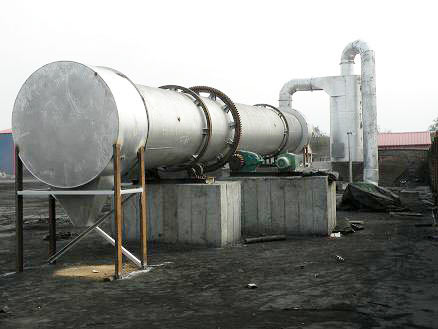

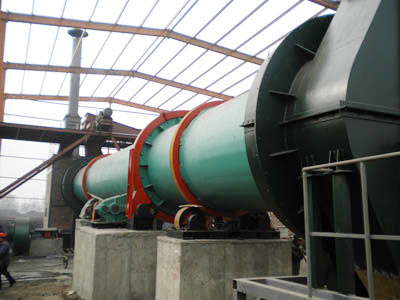

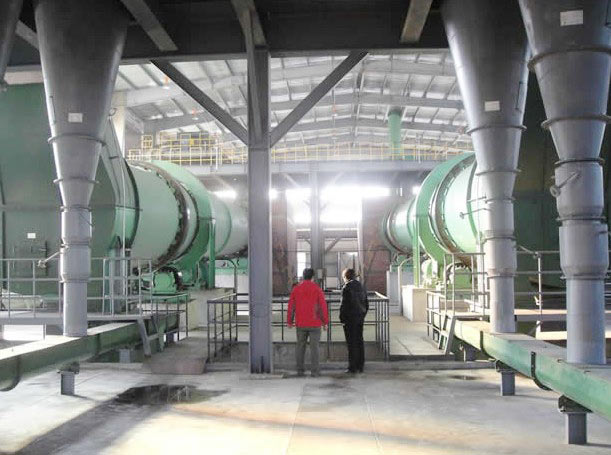

褐煤烘干机

我们为什么要用褐煤烘干机?


褐煤特点

        褐煤,又名柴煤,是煤化程度最低的矿产煤。一种介于泥炭与沥青煤之间的棕黑色、无光泽的低级煤。由于它富含挥发份,所以易于燃烧并冒烟。剖面上可以清楚地看出原来木质的痕迹。含有可溶于碱液内的腐殖酸。含碳量60%~77%,密度约为1.1-1.2,挥发成分大于40%。无胶质层厚度。热值约为23.0-27.2兆焦/公斤(5500-6500千卡/公斤)。多呈褐色或褐黑色,相对密度1.2~1.45。
褐煤作用

        褐煤主要用于发电厂的燃料,也可作化工原料、催化剂载体、吸附剂、净化污水和回收金属等。通常有两种:
        (1)土状褐煤(brown coal),质地疏松而较软;
        (2)暗色褐煤(lignite),质地致密而较硬。可直接用作家庭燃料、工业热源燃料及发电的燃料,也可用作气化、低温干馏等的原料。焦化后的褐煤可制作为煤砖用于炊事和加热;它也作为活性炭的来源,用于水的处理、复原黄金和提取碘。

褐煤烘干机技术流程


        以往的干燥方式一般采用离心式机械脱水,设备昂贵,产能低,脱水幅度小,通常只能一次降水10%左右。尚存15---20%的含水量。南洋机械H型回转式褐煤烘干机,采取了将褐煤先破碎分散然后再热力干燥的新技术,使物料的干燥处理实现了连续化、工业化和自动化。经褐煤泥烘干工艺处理后湿褐煤的水分可从25%~30%降到13%以下,用做燃料煤,完善煤炭洗选工艺,具有良好的经济效益、社会效益及环境效益。
        回转式褐煤烘干机,在保证被干燥褐煤质量不变的情况下,采用低温四级烘干工艺,将褐煤水分蒸发至含水13%以下。
        一级烘干区在高湿状态下经400℃高温除去大部分水分,确保褐煤的化学成份不发生变化且不易燃烧;
        二级烘干区室温300℃,通过中温强力引风高产除水,确保褐煤不焦化;
        三级烘干区室内温度120℃-210℃,利用滚筒内的破碎装置,反复撞击、打散物料,顺流烘干;
        四级烘干区为高排气区,室温60℃-80℃,靠引风系统呈负压的低温热气流排除水份。

褐煤烘干机工作原理:



        褐煤、粉煤灰、兰炭等物料由皮带输送机送到进料机再由进料机把粉煤灰输送到干燥滚筒内,粉煤灰在干燥滚筒内均布的抄板器翻动下,均匀分散与热空气充分接触,达到传热、传质的干燥目的。干燥后的粉煤灰在滚筒终端经卸料器排出成品,由带式出料机把干品输出,完成干燥过程。

褐煤烘干机特点:


  1、褐煤烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低;

  2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,干燥机出口温度低,热效率高;

  3、可根据不同的物料性质改变运行参数,使物料在干燥机筒体内能够形成稳定的全断面料幕,质热交换更为充分;

  4、新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;

  5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强;

  6、褐煤烘干机实现了零水平推力,大大减少了挡托轮的磨损,筒体运转平稳可靠;

  7、褐煤烘干机采用调心式托轮装置,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗;

  8、可根据用户要求控制产品粒度和水分,干燥煤泥时产品水分可达8%以下,粒度可控制在8mm以下。



机器的安装维护:
       机器的安装维护保养是一项极其重要的经常性的工作,它应与其操作和检修等密切配合,应有专职人员进行值班检查。

        烘干机安装前的准备工作首先就是基础验收,主要检查基础混凝土浇注质量与尺寸位置偏差。外观上要求基础表面干净,无油污、灰尘、杂物,无钢筋裸露、无裂纹缺角、预期留孔内无残留壳板,以及其它浇注缺陷。对于基础尺寸与位置偏差应符合下列要求:外形尺寸与基础坐标位置,纵横轴线误差小于20mm.不同平面标高误差小于20mm、只允许负不允许正;斜度误差全长小于20mm,出料端允许不允许正;上平面不平面度小于5mm/m,全长小于10mm。
        其次是设备验收,对照烘干机制造商提供的设备装箱单,对零件、部件、标准件、随机文件等进行清点,检查有无错发缺件、变形损坏等情况,并作好记录,以便在安装前采购或制备。清除包装时涂饰的保护涂层以及粉尘、油污、锈蚀等情况,检查修整在运输装卸过程中所造成的损坏变形。对零部件、关键配合件,进行预检测和预装配,以避免安装工作中的返工,保证安装进度及安装质量。
        再次是编制安装工艺,包括基本安装程序基本安装程序,安装工艺方法,安全技术要求。
        然后就是设置垫板,确定垫板的合理布局,注意垫板应尽量靠近地脚螺栓和布置在载荷的重心位置上,以防垫板受力不均。每组垫板数量不得超过5块,较厚的垫板放上下,薄的放中间,摞放整齐接触完好,当调整不能完全重合时,接触面积应大于80%。最下面的垫板与基础应有足够的接触精度,以基础接触密实,放置平稳,不得有空角晃动现象,并且保证垫板上下在纵的方向斜度与基础相同,横的方向上要基本水平。
        机座划线,利用光学经纬仪、激光准直仪或精度较差的拉线法,进行托轮底座横向找平找正,纵向找斜度反复数次,直至坐标位置、横向水平、纵向斜度达到要求为准。
        起吊就位,使筒体装置平稳地落到前后托轮上面,若筒体较长较重,整体吊装有困难,可根据实际情况依次分段吊装,但必须制定具体方法和所需辅助支承架、工具等安全措施。
        安装进出料装置,分别安装前后进出料箱,并控制进出料箱上密封处斜法兰与筒体两端周边间隙均匀,筒体转动时周边间隙误差小于10mm.烘干机是选矿设备中的主要设备之一,安装要求技术性强,工艺标准高。安装工作应根据有关的设计文件、图纸、标准规范及规程、按正确安装程序及本作业指导书进行合理的施工。


褐煤烘干机技术参数:

产品规格
m)

处理能力(t/h)

电机型号功率
(kw)

减速机型号

入料水分(%

燃料煤热值

出料水分
%

Φ1.2x10

2.5-3

M160M-6→7.5

ZQ350Ⅱ-25

25±5

≥5500

≤13

Φ1.5x14

7-9

Y180L-6→15

ZQ400Ⅱ-31.5

25±5

≥5500

≤13

Φ1.5x18

9.5-12

Y180L-6→15

ZQ400Ⅱ-31.5

27±5

≥5500

≤13

Φ1.8x14

12-15

Y200L-6→18.5

ZQ400Ⅱ-31.5

25±5

≥5500

≤13

Φ1.8x18

14-18

Y200L1-6→18.5

ZQ400Ⅱ-31.5

27±5

≥5500

≤13

Φ2.0x18

18-22

Y200L2-6→22

ZQ50Ⅱ-31.5

25±5

≥5500

≤13

Φ2.0x20

18-23

Y200L2-6→22

ZQ50Ⅱ-31.5

30±5

≥5500

≤13

Φ2.2x18

21-25

Y200L2-6→22

ZQ65Ⅱ-31.5

27±5

≥5500

≤13

Φ2.2x20

22-25

Y225M-6→30

ZQ65Ⅱ-31.5

30±5

≥5500

≤13

Φ2.4x20

25-29

Y225M-6→30

ZQ75Ⅱ-31.5

27±5

≥5500

≤13

Φ2.4x22

26-30

Y225M-6→30

ZQ75Ⅱ-31.5

30±5

≥5500

≤13

Φ2.6x20

28-33

Y250M-6→37

ZQ85Ⅱ-31.5

25±5

≥5500

≤13

Φ2.6x24

29-35

Y250M-6→37

ZQ85Ⅱ-31.5

30±5

≥5500

≤13

Φ3.0x20

45-50

Y280S-6→45

ZQ100Ⅱ-31.5

25±5

≥5500

≤13
