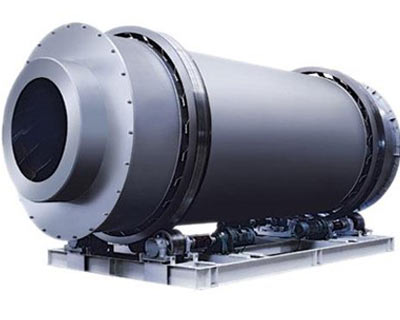

回转双筒烘干机

回转双筒烘干机产品说明:
        回转双筒烘干机在传统单筒回转式烘干机结构的基础上进行了大幅度的突破和创新。从烘干机理上看,物料与热气流的交换更加充分、更为科学合理,各项热工指标达领先水平。
        ADSH型双筒回转烘干机在传统回转烘干机的结构上进行了大幅度的突破和创新,物料和热气流的交换更充分,更合理,各项热工指标处于国内领先地位。

一、回转双筒烘干机技术参数:




项目 单位 规格

m

Ф2.0×7m

Ф2.5×7.5m

Ф3.2×8m

Ф3.6×8.5m

Ф4.2×9m

外筒直径

m

2.0

2.5

3.2

3.6

4.2

外筒长度

m

7

7.5

8

8.5

9

筒体容积

m3

21.98

36.8

64.3

86.48

124.6

筒体转速

rpm

4-10

4-10

4-10

4-10

4-10

物料初水份

%

8-20

8-20

8-20

8-20

8-20

物料终水份

%

≤1

≤1

≤1

≤1

≤1

最高进气温度

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

生产能力

T/h

矿渣

12-18

22-25

30-38

40-48

55-65

粉煤灰

8-10

15-20

25-30

35-40

40-50

8-10

13-18

23-28

33-38

40-45

黄沙

15-20

23-28

35-43

40-50

60-70

电动机型号



Yr160m-4

Yr132m-4E

Yr132m-4E

Yr160m-4E

Yr160m-4E

电动机功率

kw

5.5×2

7.5×2

7.5×4

11×4

15×4

减速机型号



XWD-6

XWD-6

XWD-6

XWD-6

XWD-6

减速机速比

I

23-29

23-29

23-29

23-29




二、回转双筒烘干机主要特点:
      1、双筒烘干机热效率高,节能效果显著。经检测,热效率大大超过传统单筒烘干机50%左右的水平。该设备投产使用后,节煤效果显著。
      2、烘干机理科学合理、高效节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用。
      3、该机长度缩短,有利于工艺布置。整机长度比单筒烘干机缩短约40%左右,从而减少厂房的建筑面积,节约工程投资,也更适合于老厂改造的工艺布置。
      4、该机采用物料与热气流顺流烘干工艺,适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干,也适用于冶金、化工等部门的各种散状物料的烘干。
      5、该机结构紧凑。整机水平布置,采用托轮支承,取消了大小齿轮传动,代之以托轮传动,使设备安装更方便、操作更简单、运行更可靠、运转率更高。
      6、多种扬料板设计,角形扬料板与万字扬料板的有机结合,使物料与热烟气交换更加充分,减少了烘干机筒体内“风洞”产生的机理。
