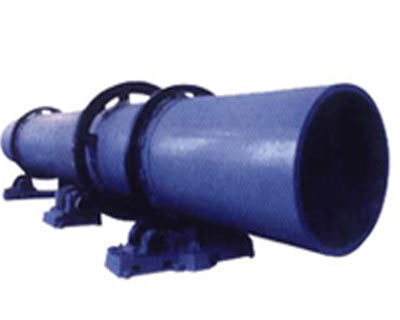

水泥烘干机


简介:
        水泥烘干机是物料加热干燥装置。同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使水泥烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。对不能触烟的物料,多筒式水泥烘干机在内外筒中分别提供内烟管和环形烟管,各烟管间用径向烟道沟通,同样高效节能。不难看出,对热料和冷介质而言,则本机成为套筒式回转冷却机。
        水泥烘干机,由二至五筒同轴套列,经径向支承(7)和(25)等等彼此连成一体,架于托轮组(16)和(17)上,由连接于机体的齿轮或其它传动系统接受外力使机体回转运动,物料(20)由各筒内的螺旋叶片和间断螺旋扬料板输送和扬起,由和外筒相连的集料箱(8)下端下料,热气(21)既可和物料(20)混触共流,由集料箱(8)上端排出,也可由筒体内的内烟管(29),环形烟管(31)及外烟罩(33)及沟通各烟管的径向烟管(30),(32)经排烟口(34)排口,其特征在于: (1)内外筒体(1)、(2)、(22)同轴套列,由径向支承(6)、(28)联成一体,架于托轮组(16)和(17)上, (2)各筒内设有螺旋叶片(5)、(6)和(24)及间断旋扬料板(3)、(4)和(23), (3)内筒(1)中有热烟管(29),各筒间有环形烟管(31),最外层有外烟罩(33)及其排烟口(34),在(29)、(31)和(33)间有径向烟管(30)和(32)沟通。
水泥烘干机技术参数:
产品规格
生产能力
(t/h)
功率
(kw)
筒体转速
(r/min)
减速机型号
重量
(t)
Φ0.6×8 m
1.5-2.8
4
8
JZQ 250-16- Ⅰ
5.1
Φ0.8×10 m
3.0
4
7.5
JZQ 350-16- Ⅰ
6.9
Φ10×10 m
3.3-4.9
5.5
5.8
JZQ 400-16- Ⅰ
7.5
Φ1.2×10 m
4-6
7.5
4.8
ZL 50-16- Ⅰ
13.5
Φ1.5×12 m
4-6
10
4.8
JZQ 500- Ⅲ -2F
18.9
Φ1.5×15 m
7-12
18.5
4.8
ZQ 500 Ⅲ -2F
21
Φ1.8×12 m
7-12
18.5
4.1
JZQ 50-16 Ⅱ -2
22.83
Φ2.2×12 m
12
18.5
3.2
JZQ 650- Ⅲ
37.6
Φ2.2×14 m
12
22
3.2
JZQ 650- Ⅲ
40
Φ2.2×16 m
10-13
30
3.2
JZQ 750- Ⅲ
45
Φ2.4×14 m
10-14
30
3
JZQ 750- Ⅲ
51
Φ2.4×18 m
25
37
3
ZL 85-13- Ⅰ
54
Φ2.4×20 m
32-36
37
3
ZL 85-13- Ⅰ
54.14
Φ3×20 m
40-50
55
2.59
ZL 100-16- Ⅰ
78
Φ3×25 m
45-58
75
2.59
ZL 100-16-I
104.9
